Threaded Metric Plug -TMP

Gewindestopfen / Threaded Metric Plug –  TMP

  • Designed for Caterpillar
  • Shallow Design is Ideal for Blind Hole Applications

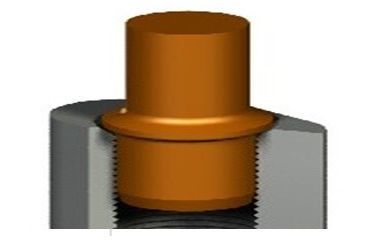

  • Flange Geometry is Specially Engineered to Mask off Lead-In Chamfers of Threads
  • Make Sure Diameter of Mask is at Least 5% Greater than Hole Size
  • 600° F (315° C)



Product Description:

Our  Threaded Metric Plug (TMP) product line is the answer to the common problem of masking off blind threaded holes. The TMP product line has several features engineered into their design to ensure complete sealing of threads

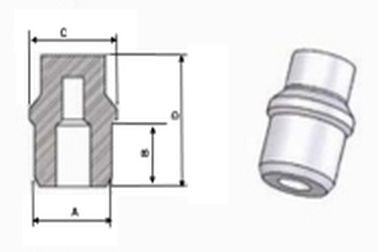

ZG-TMP

All Dimension in mm

Get a sample or offer

Part No. Metric A B C D Weight (gr.) Shore A PCS/BAG
TMP-0107 M3 2,7 5,3 3,5 20,8 0,16 55 1000
TMP-0141 M4 3,6 5,8 4,1 21,8 0,26 55 1000
TMP-0178 M5 4,5 5,6 5,3 20,8 0,22 55 1000
TMP-0205 5,2 4,3 6,2 14 0,28 55 1000
TMP-0208 5,3 7,5 6,3 24,5 0,69 55 500
TMP-0210 5,3 5,1 6,4 14,5 0,38 55 500
TMP-0218 M6 5,5 5,1 6,6 11,4 0,302 55 500
TMP-0218L 5,5 7,1 6,6 23,4 0,707 55 500
TMP-0268 6,8 14,5 9 32,3 1 55 500
TMP-0278 M8 7,1 5,1 8,1 12,7 0,42 55 500
TMP-0278L M8 7,1 7,1 8,1 22,7 0,72 55 500
TMP-0283S 7,2 4,2 8,6 12 0,41 55 500
TMP-0283 7,2 5,1 8,5 14,9 0,55 55 500
TMP-0283L 7,2 7,5 8,4 22,8 0,69 55 500
TMP-0336 8,5 6,4 9,8 15,2 0,67 55 500
TMP-0336L 8,5 8,4 9,8 25,3 0,79 55 500
TMP-0354 9 6,2 10,2 17,5 0,89 55 250
TMP-0358 M10 9,1 6,1 10,4 15,6 0,74 55 250
TMP-0358L M10 9,1 7 10,4 24 0,82 55 250
TMP-0394 10 8,9 11,4 19,1 1,08 55 250
TMP-0426 M12 10,8 8,8 12,4 20 1,12 55 250
TMP-0433 11 8,2 12,2 20,3 1,61 55 250
TMP-0451 11,5 8,9 13 19,1 1,63 55 250
TMP-0477 12,1 7,6 14 22 1,8 55 250
TMP-0510 M14 13 7,6 14 22,2 1,86 55 250
TMP-0583 M16 14,8 10,4 17 23 2 55 100
TMP-0587 14,9 10,3 16,6 23 2,53 55 100
TMP-0643 M18 16,3 9,5 18,6 32,6 4 55 100
TMP-0724S 18,4 12,3 20,3 28,7 4,44 55 100
TMP-0724 M20 18,4 13 20,6 28,6 3,9 55 100
TMP-0736 18,7 23 20,5 39 6 55 100
TMP-0825 M22 21 9,5 23,2 32,6 6,7 55 100
TMP-0840 M24 21,3 13,6 23,9 33,1 6,6 55 100
TMP-0896 22,8 16 24,1 37,9 9,77 55 100
